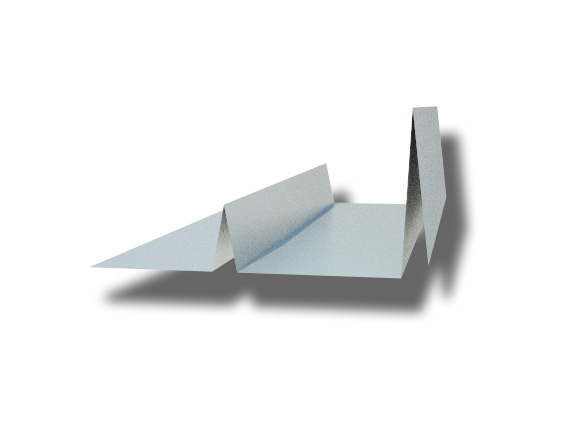

Závětrná lišta s vodní drážkou
Závětrná lišta s vodní drážkou
Závětrná lišta s vodní drážkou
Používá se k zakončení střech ve štítu u krytin které nemají vlastní systémové prvky krajových tašek jako je Eternit, Cembrit, plechové krytiny, asfaltové pásy a šindele nebo tam kde systém krajových tašek nelze použít a to např: u šikmých štítu. Závětrná lišta chrání také štítovou konstrukci před povětrnostními vlivy. Opět je zde varianta bezpečnější s vodní drážkou a po zvážení místní situace varianta bez vodní drážky.
Název prvku | Rozvin mm |
a | b | c | d | e | f | g | h | i | j |
400 | 10 | 20 | 30 | 90 | 50 | 60 | 30 | 30 | 60 | 20 | |
500 | 10 | 20 | 30 | 190 | 50 | 60 | 30 | 30 | 60 | 20 |
Závětrné lišty se provádí v různých variantách - a to: dle tvaru ukončující okapnice, dle typu střešní krytiny, umístění na střešní krytinu nebo pod střešní krytinu atd. Základním tvarem závětrné lišty je provedení s okapnicí, mezilehlou stojatou vodní drážkou a ukončujícím ohybem dle typu střešní krytiny. V případě delších šířek plechu na fasádě se okapnice připevňuje pomocí připojovací plechové lišty. Nejběžnější rozvinutá šíře závětrné lišty je 330mm, dle potřeby zakrytí se provádí i delší. viz. rozměrová tabulka
